GearPi – Placa de reemplazo para las GameGear rotas

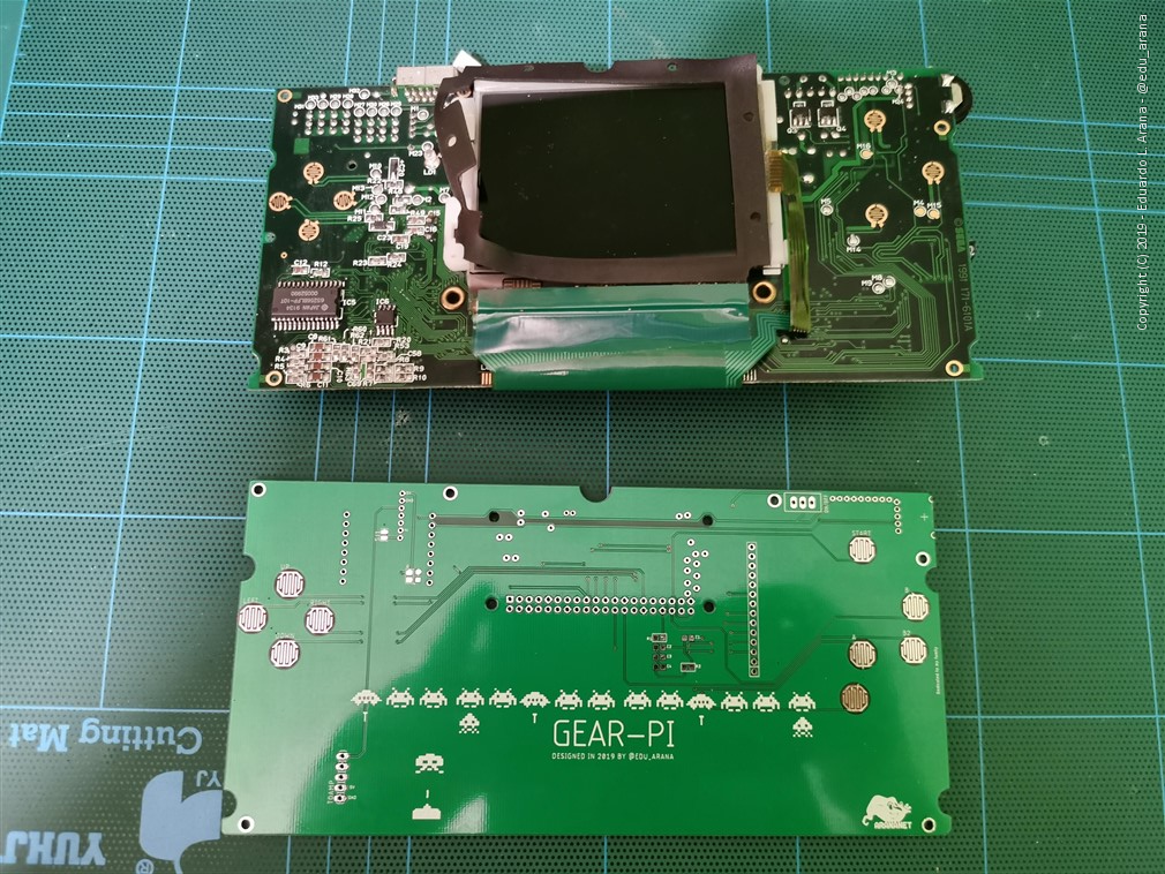

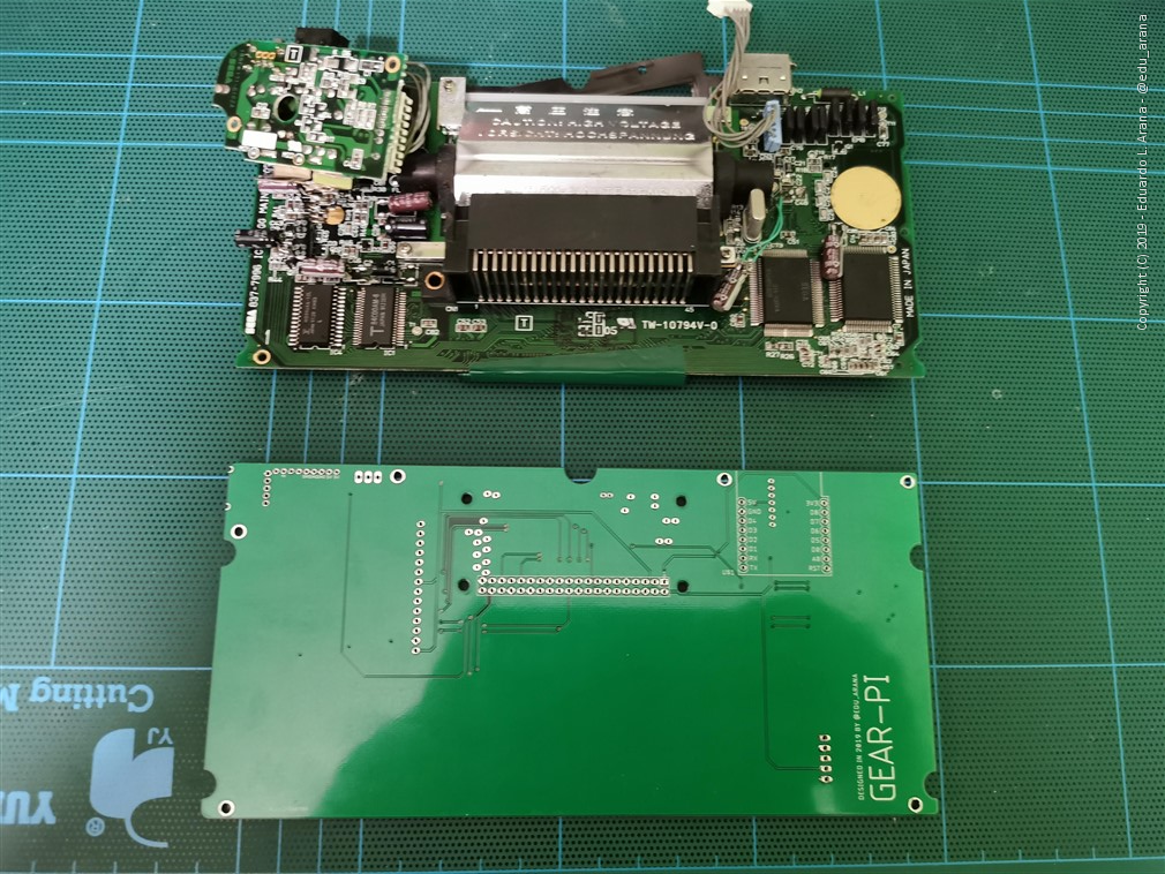

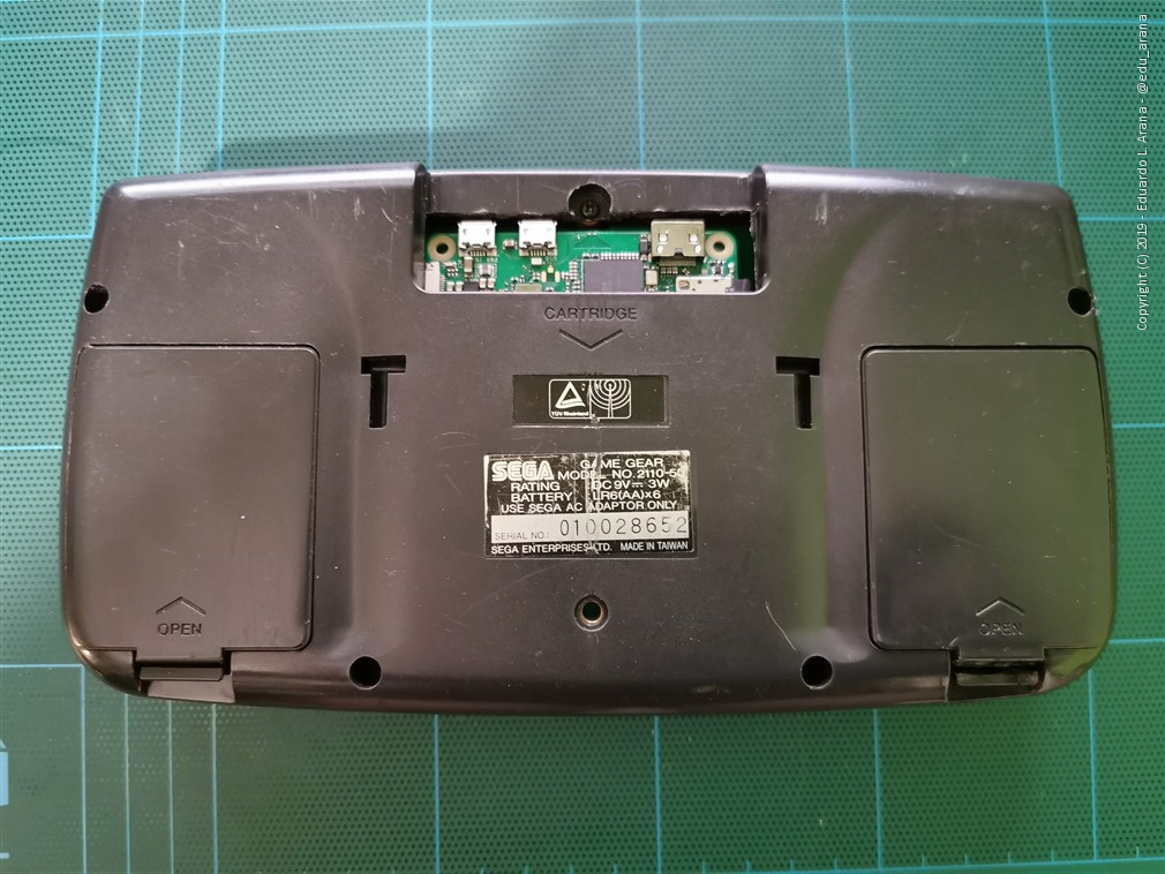

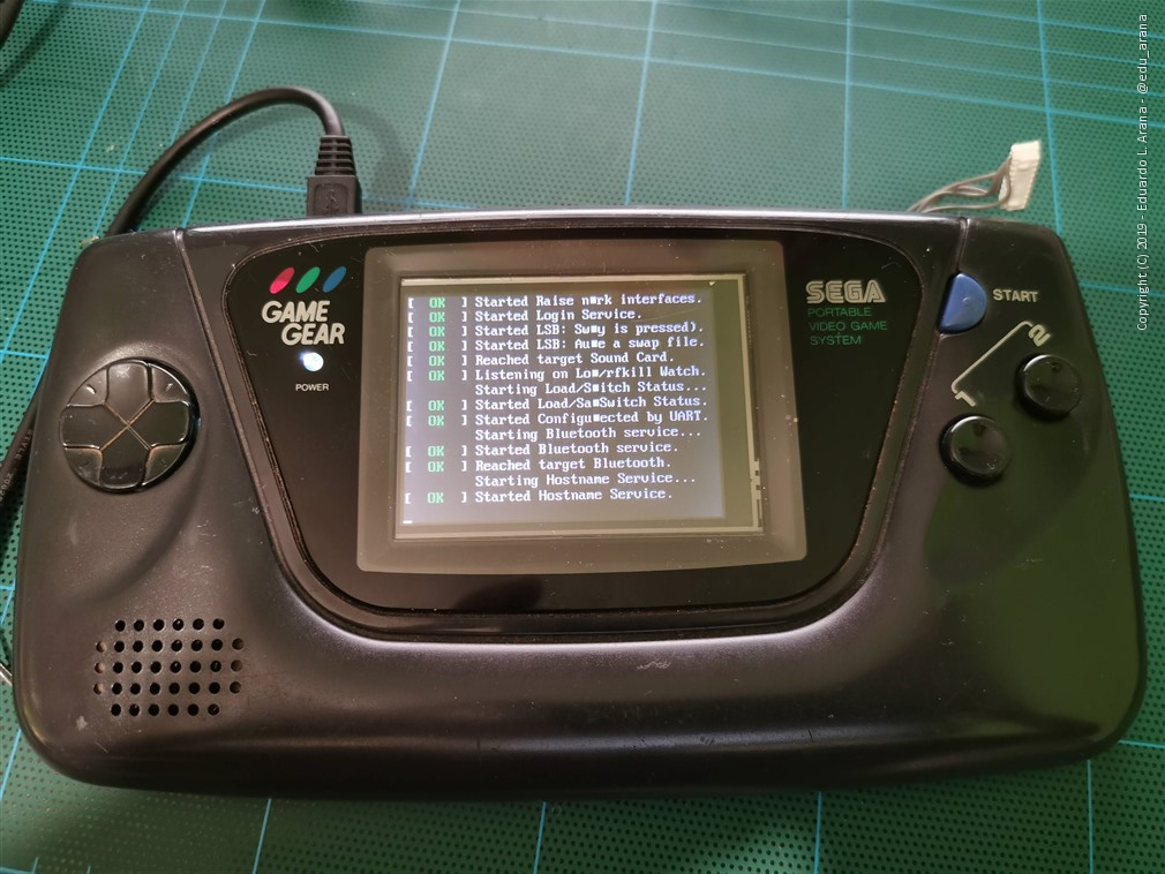

Esto es GEARPI, una placa que reemplaza completamente las “tripas” de una GameGear (GG).

Esta pensada para reciclar aquellas GG que hayan muerto, ya sea por un fallo en sus pantallas o por un problema en los integrados, obviamente no para casos en los que solo es necesario reemplazar los condensadores, en estos es mejor conservar la maquina original.

No es la primera GG en la que he metido una Raspberry PI.

Características

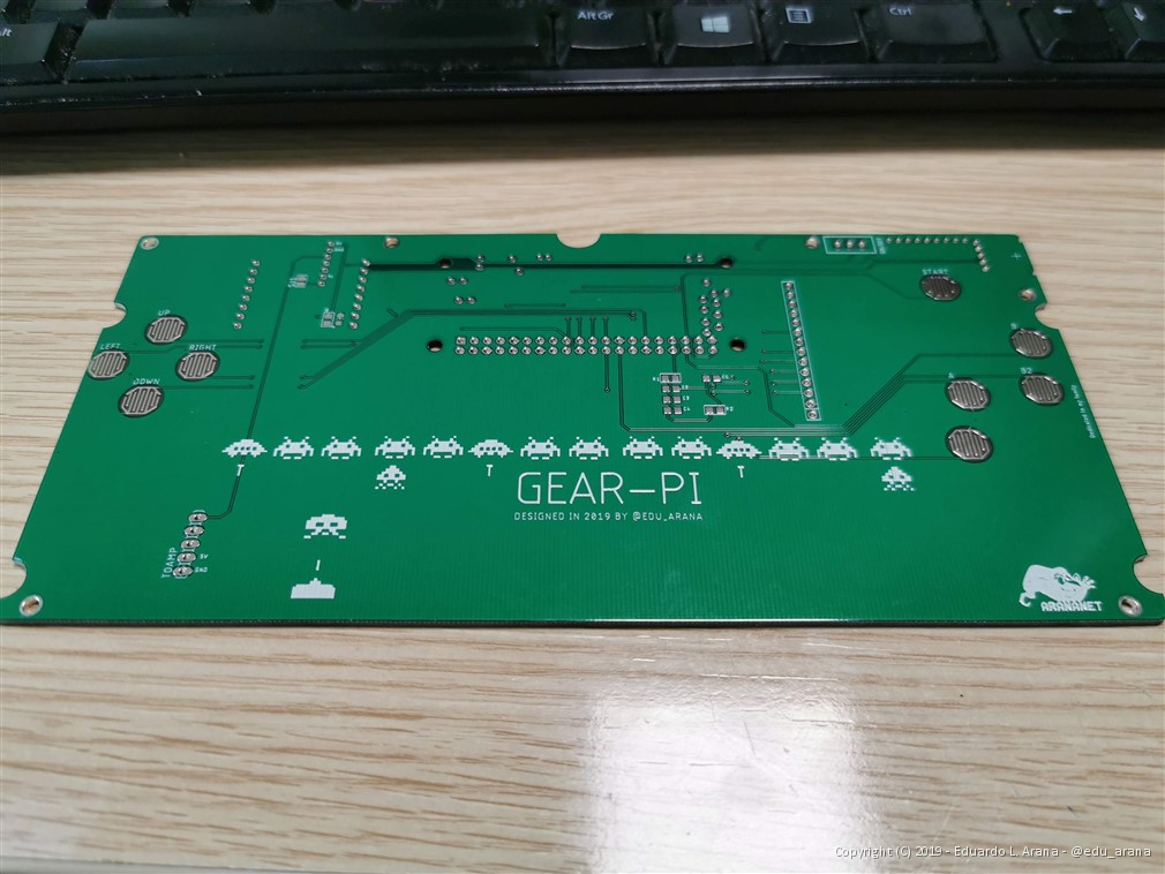

  • PCB personalizado que encaja en la carcasa original, haciendo compatible la distribución de botones originales de la GG. También incluye dos botones adicionales para futuros moddings.
  • Tiene la particularidad de poder reutilizar la tarjeta de sonido original de la GG y también su fuente de alimentación original. Evitando así, cambiar el aspecto exterior de la carcasa.
  • Si la placa de sonido original y la de alimentación también están estropeadas, dispone de huellas para conectar un amplificador de audio mono y un regulador y cargador de baterías externo.

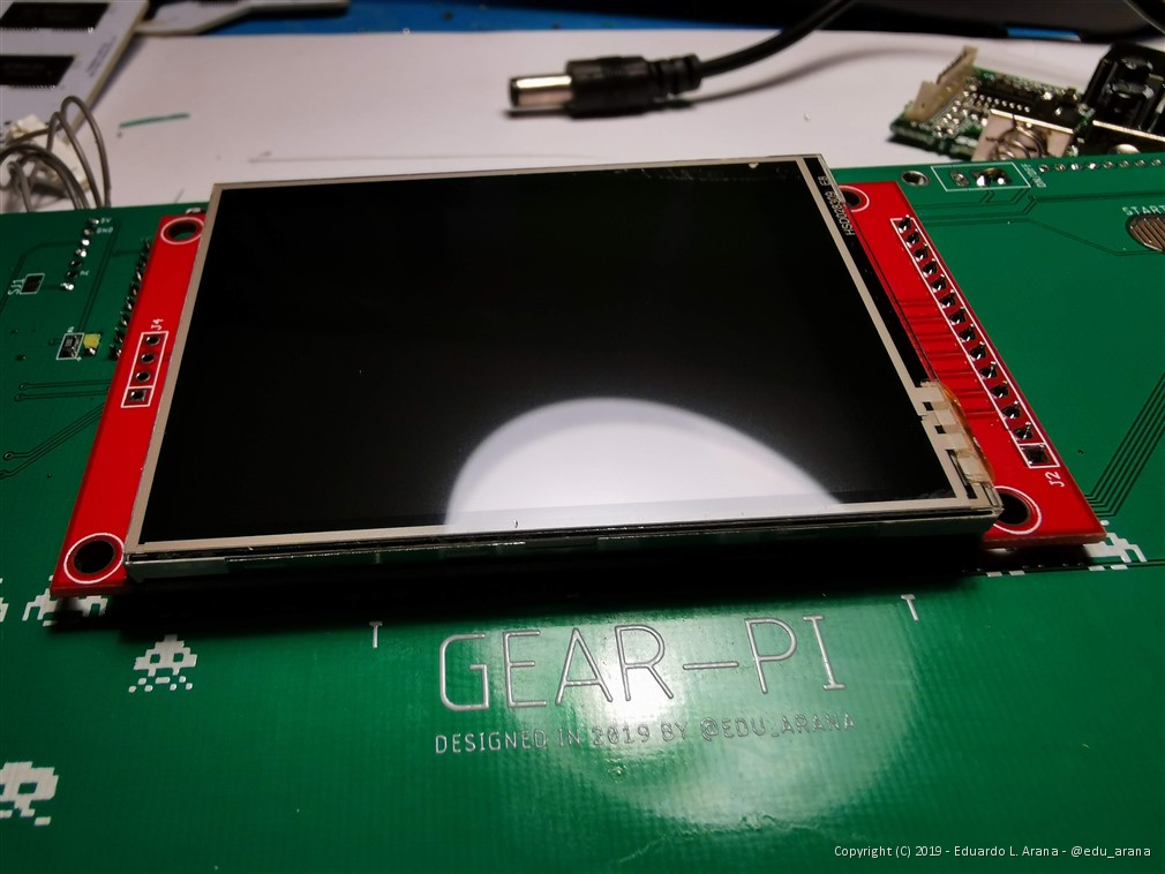

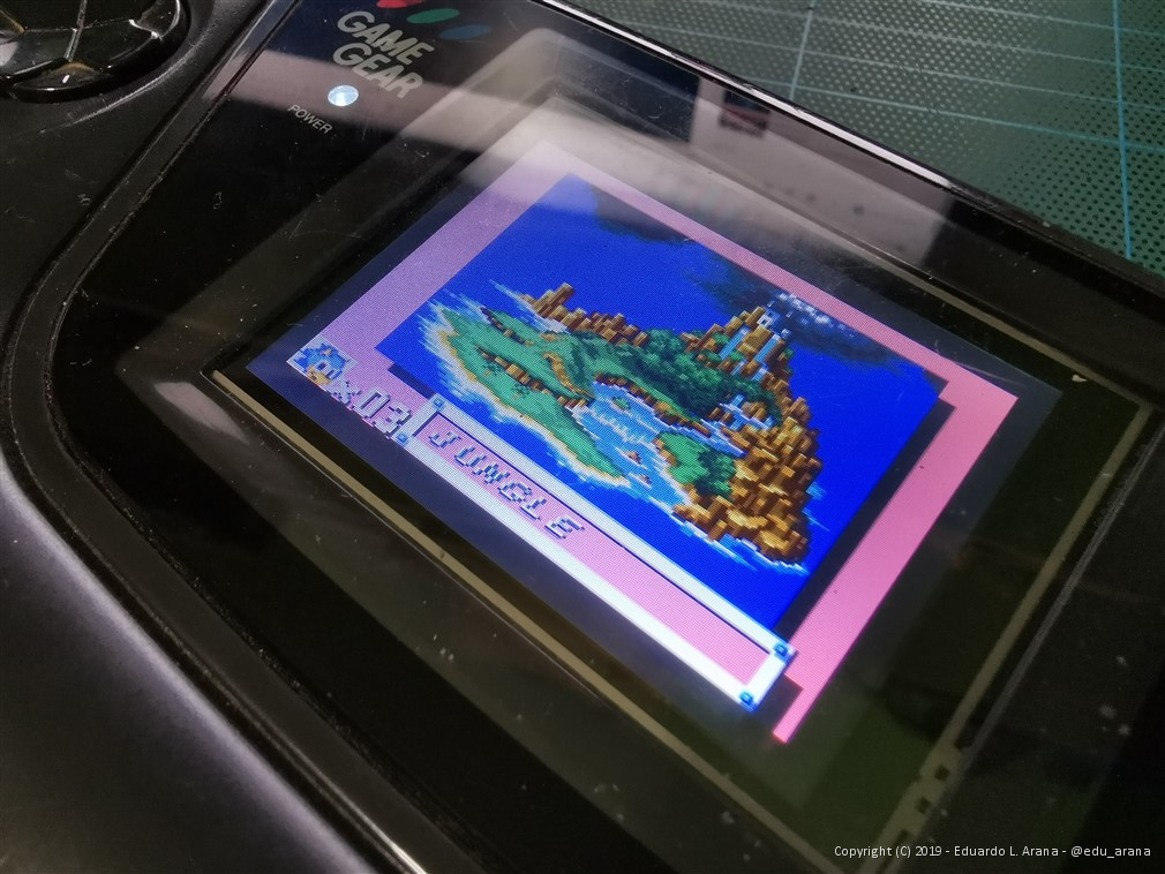

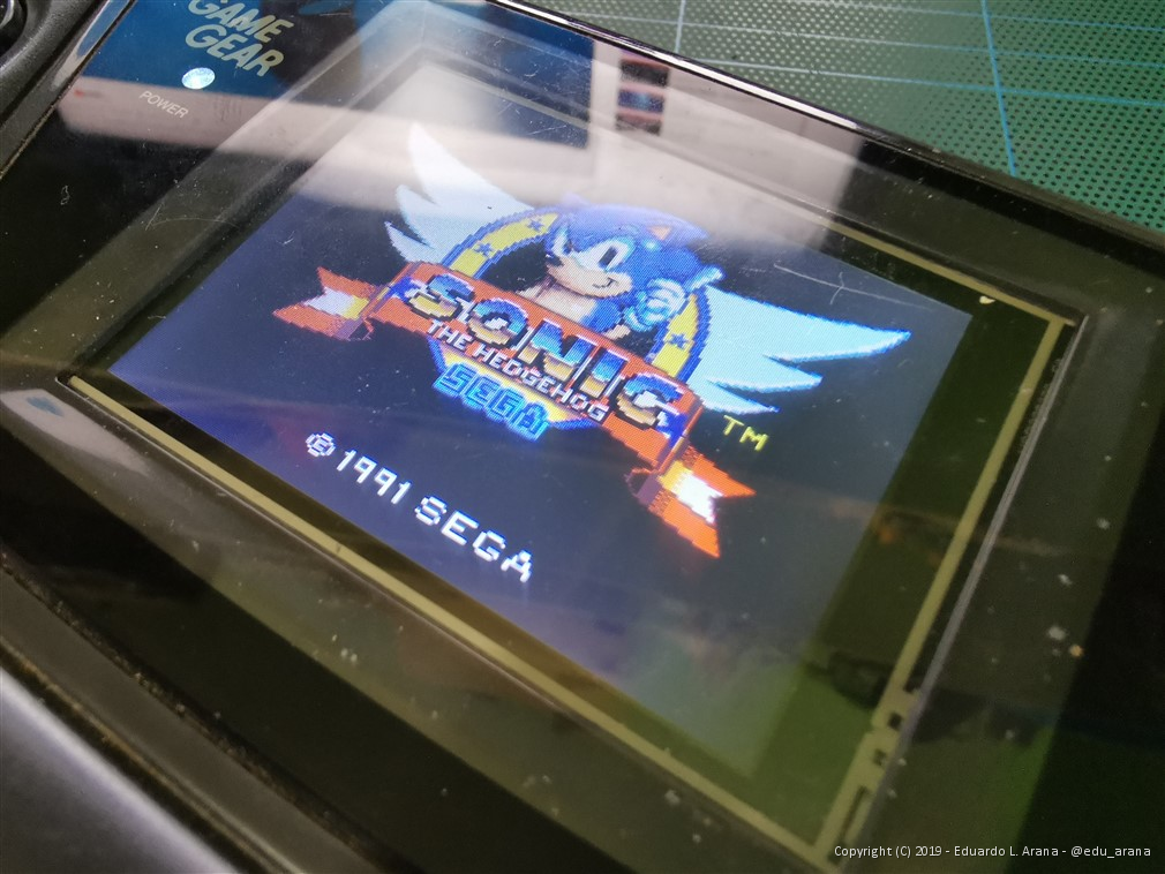

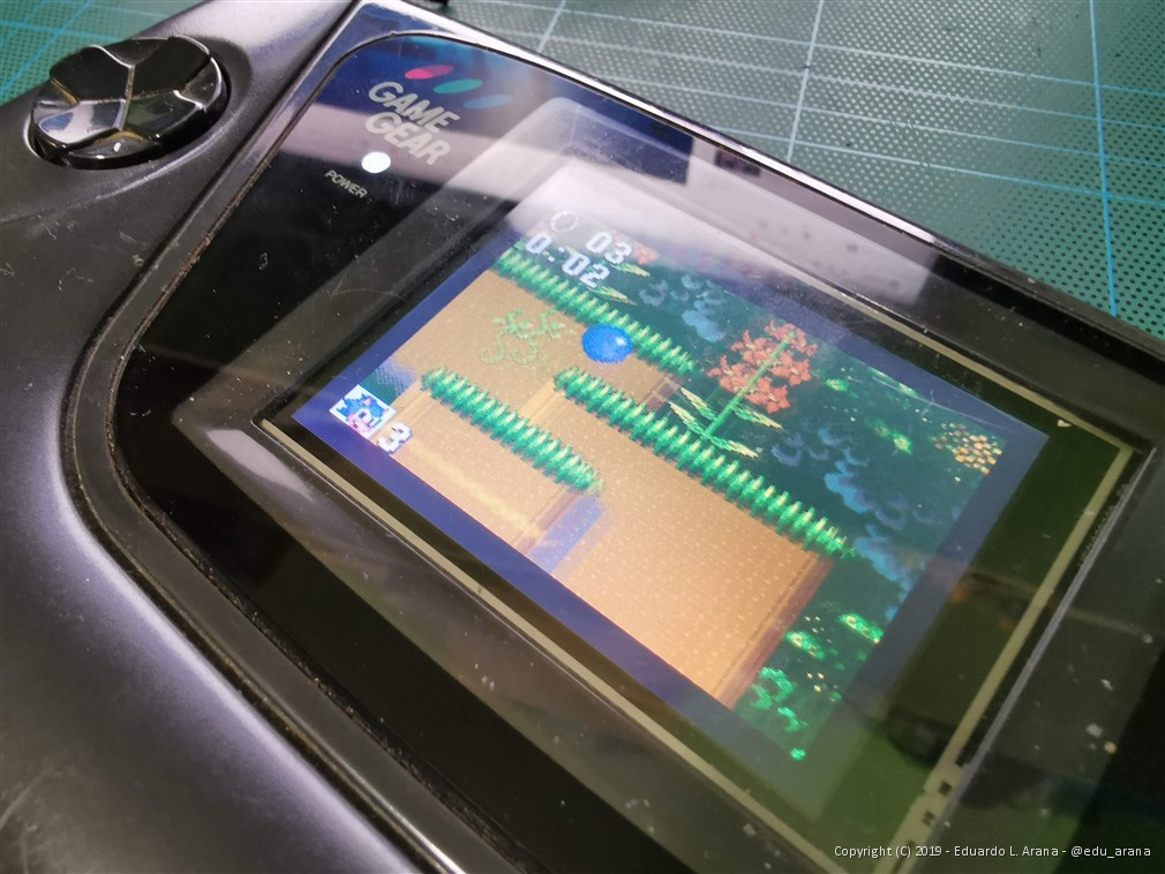

  • Dispone de una pantalla de 2.8″ SPI que encaja justo en el hueco de la pantalla original.

Identificación de pines

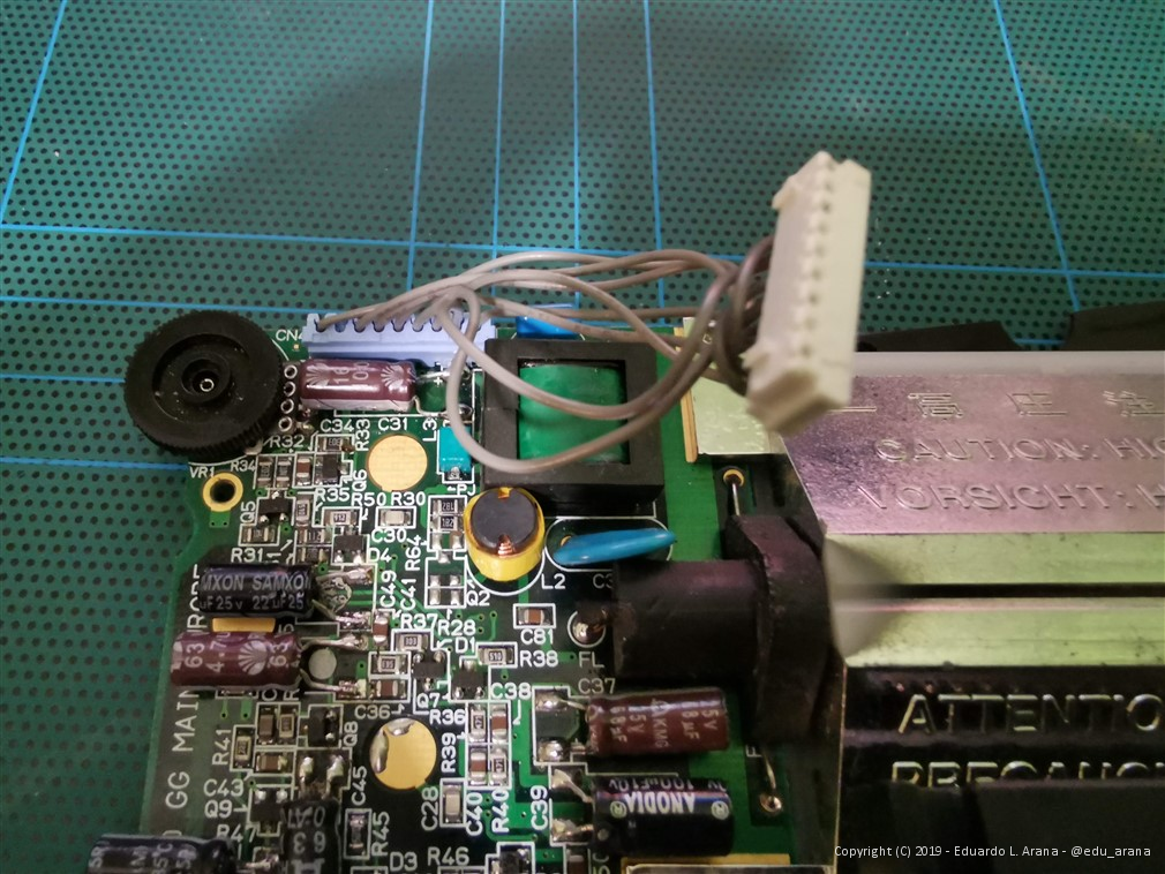

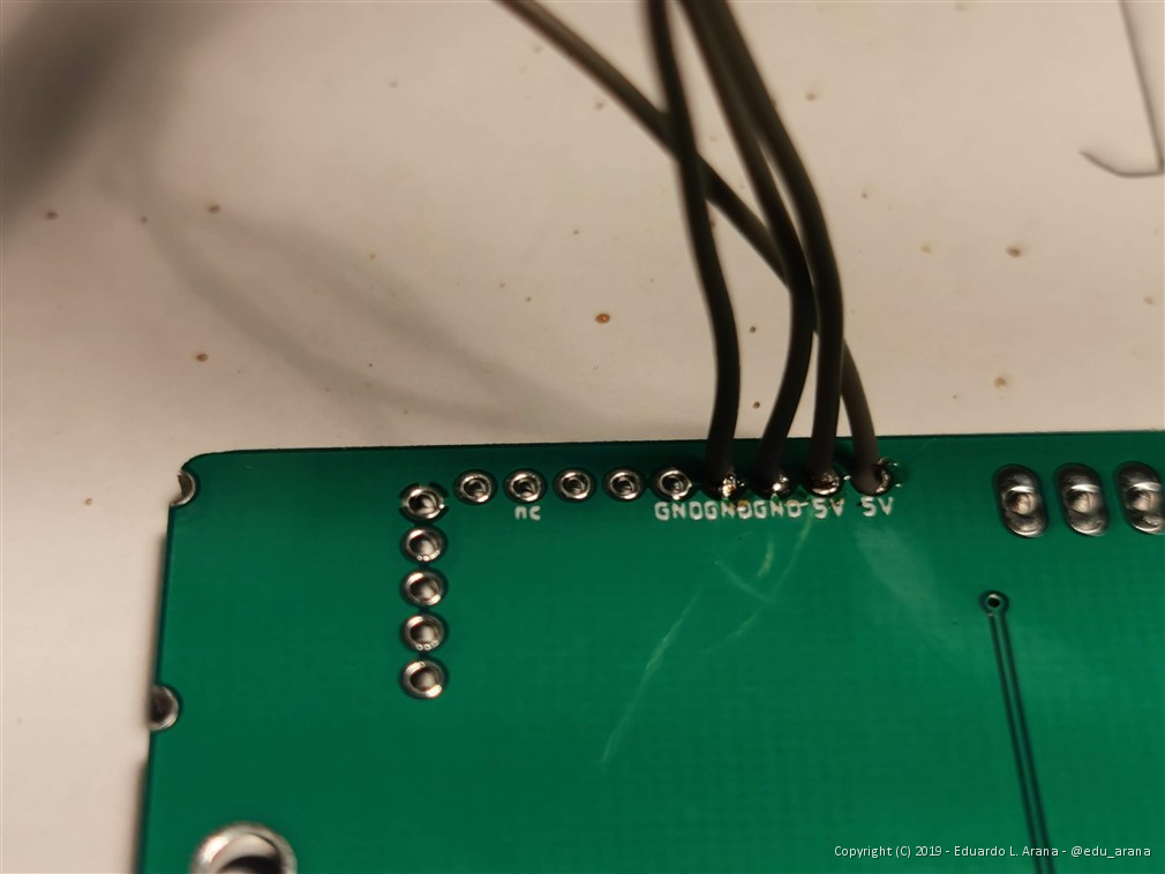

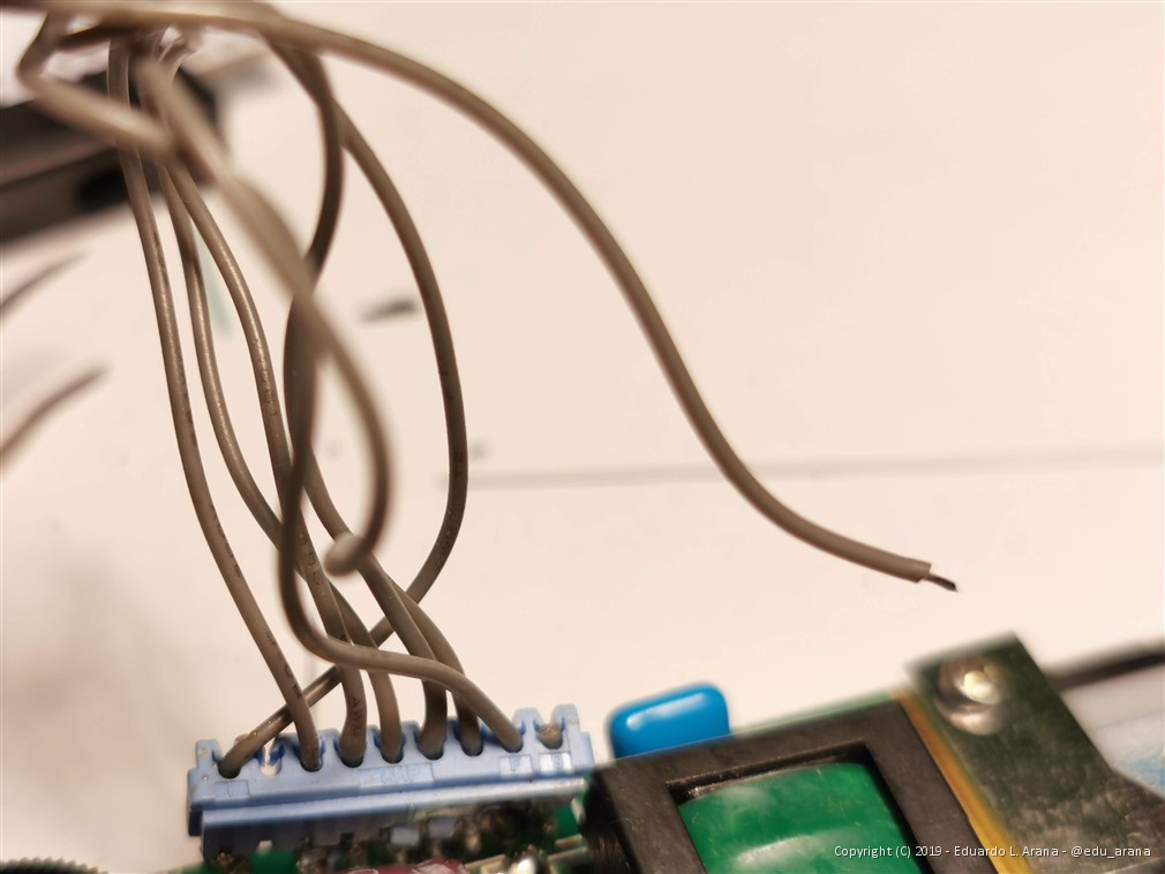

Para poder conectar las tarjetas de sonido y de alimentación originales, deberemos conocer el pinout de estas tarjetas. Tened cuidado porque los cables vienen retorcidos y normalmente verán que el pin 1 de un lado es el pin opuesto en el otro. Utilizando las siguientes imágenes, nos pueden servir de referencia.

Tarjeta de sonido

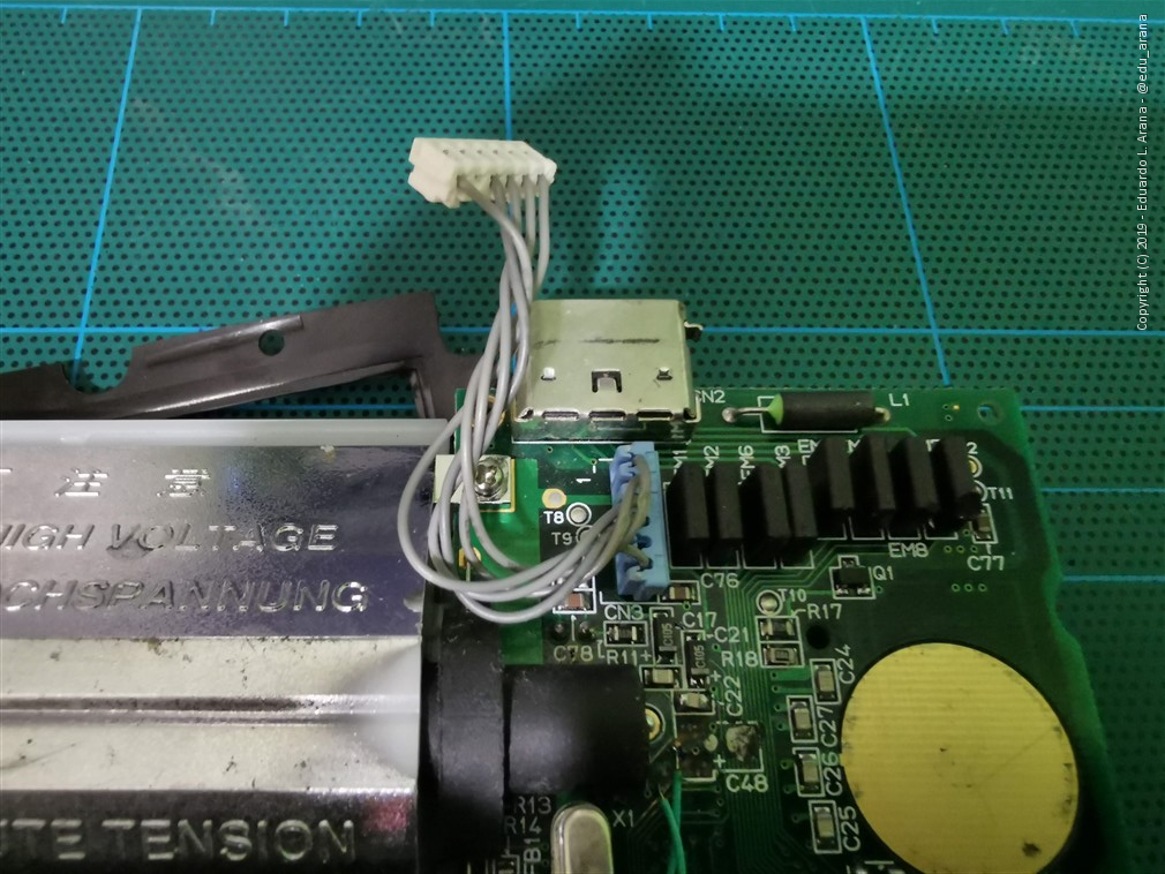

Placa de alimentación

Material necesario

GameGear donante.

PCB GEARPI.

Contactar conmigo al correo electrónico [email protected]

Ultima actualización 20-09-2022

Pantalla de 2.8″ IL9341

https://es.aliexpress.com/item/1005003936535877.html?spm=a2g0o.productlist.0.0.b52b4b15VglK5Z&algo_pvid=a68882f0-5a88-4e46-9d73-49f5f5d49d64&algo_exp_id=a68882f0-5a88-4e46-9d73-49f5f5d49d64-0&pdp_ext_f=%7B%22sku_id%22%3A%2212000027509262926%22%7D&pdp_npi=2%40dis%21EUR%216.25%216.25%21%21%212.82%21%21%400b0a050b16636599378054581efdfb%2112000027509262926%21sea&curPageLogUid=vQlPQpj2vP8y

Amplificador de audio mono. (si no utilizamos la tarjeta de audio original)

https://es.aliexpress.com/item/32686733187.html?spm=a2g0o.productlist.0.0.63798cd3kqjPVu&algo_pvid=07833d3e-2fc3-49a9-921b-40946f537900&algo_exp_id=07833d3e-2fc3-49a9-921b-40946f537900-0&pdp_ext_f=%7B%22sku_id%22%3A%2260424421863%22%7D&pdp_npi=2%40dis%21EUR%211.02%210.82%21%21%21%21%21%400b0a01f816636591810425769e19d6%2160424421863%21sea&curPageLogUid=MiOP1F08Djdh

Regulador de voltaje. (si no utilizamos la placa de alimentación).

https://es.aliexpress.com/item/1005004550017255.html?spm=a2g0o.productlist.0.0.79b046c2dki9Cx&algo_pvid=33e1aa7f-dfb5-485b-bc5d-a3278155d37b&algo_exp_id=33e1aa7f-dfb5-485b-bc5d-a3278155d37b-12&pdp_ext_f=%7B%22sku_id%22%3A%2212000029575921134%22%7D&pdp_npi=2%40dis%21EUR%212.37%212.37%21%21%21%21%21%402100bde316636598542105217ef4e0%2112000029575921134%21sea&curPageLogUid=8naRCj7UCEkN

También si queremos añadir los dos botones adicionales necesitaremos dos capuchones de plástico junto con dos membranas de contacto. Los capuchones de plástico están disponible también en AliExpress.

https://www.aliexpress.com/item/14PCS-Lot-A04-round-buttons-cap-for-8-5-8-5-8-8-Key-Switch-6/32771704224.html?spm=2114.search0104.3.136.7c32112dKBaHdb&ws_ab_test=searchweb0_0,searchweb201602_6_10065_10068_10547_319_317_10548_10696_10084_453_10083_454_10618_10307_10820_10821_10301_10303_537_536_10059_10884_10887_321_322_10103,searchweb201603_51,ppcSwitch_0&algo_expid=52f357b8-bf5e-4ef4-a845-846c90e96056-19&algo_pvid=52f357b8-bf5e-4ef4-a845-846c90e96056

Montaje paso a paso interno

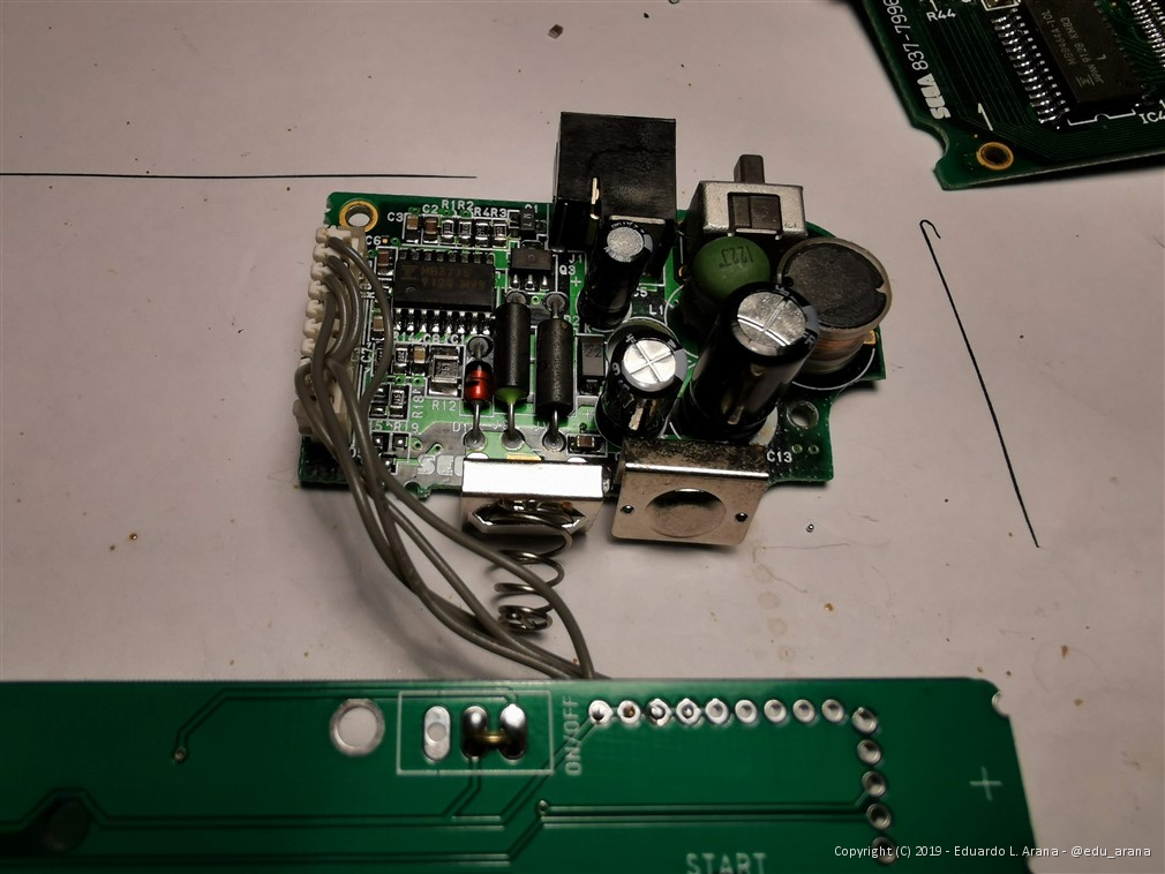

Dependiendo de lo que podamos reutilizar de nuestra consola donante, deberemos realizar una serie de modificaciones. Para este artículo, reutilizaré la tarjeta de sonido original y la fuente de alimentación original.

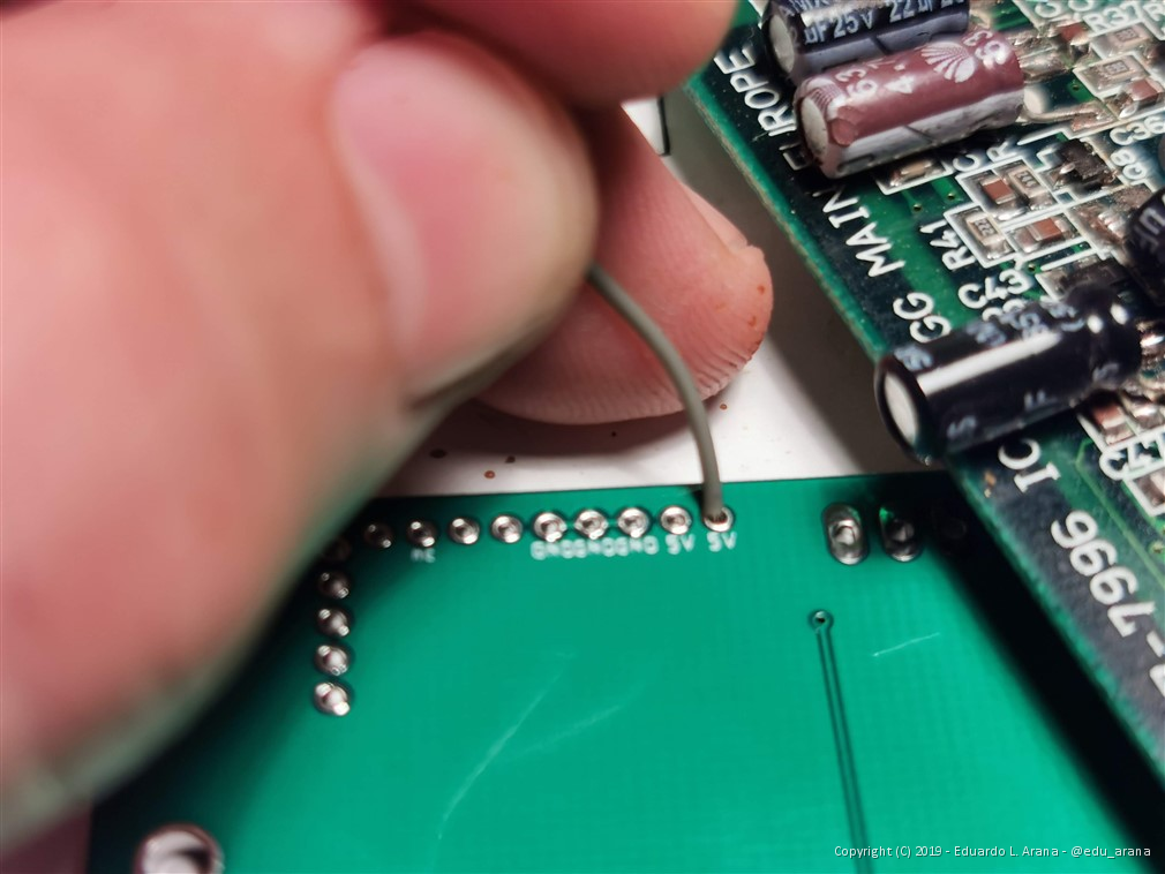

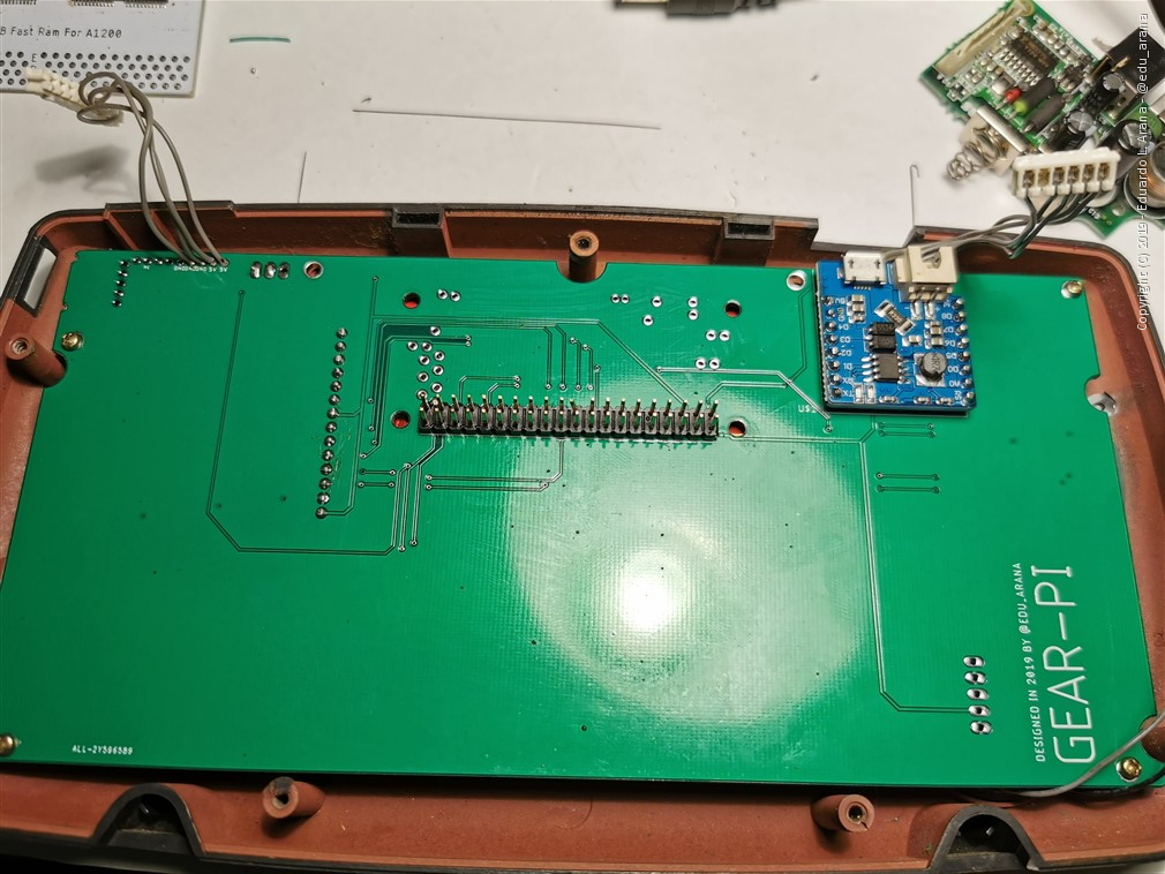

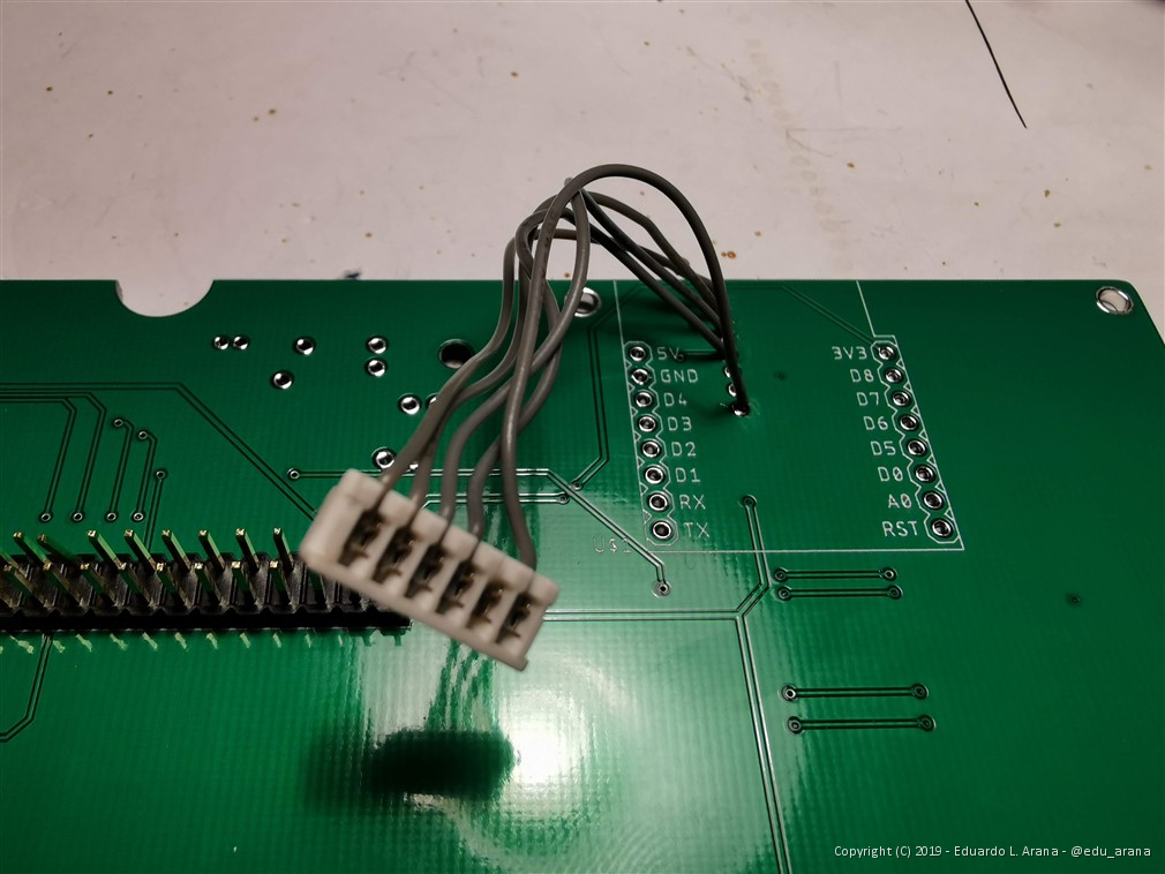

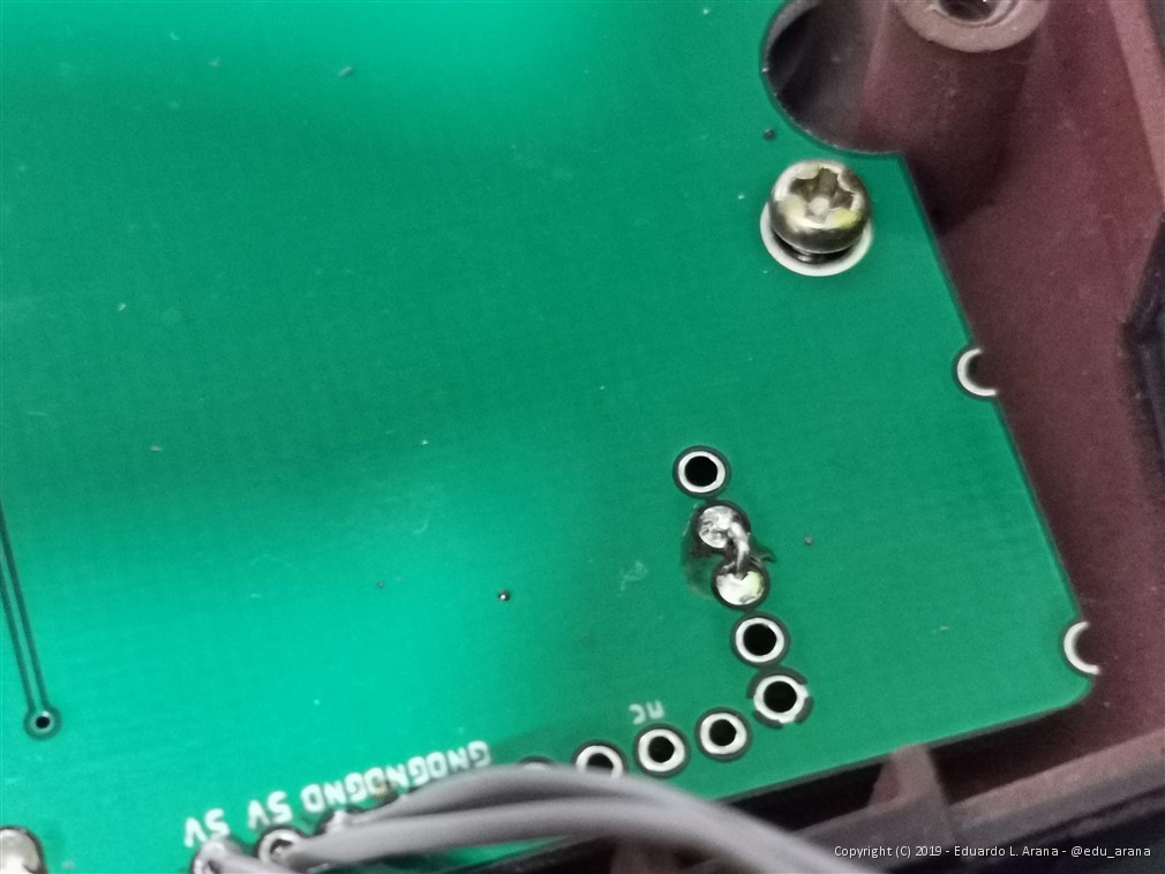

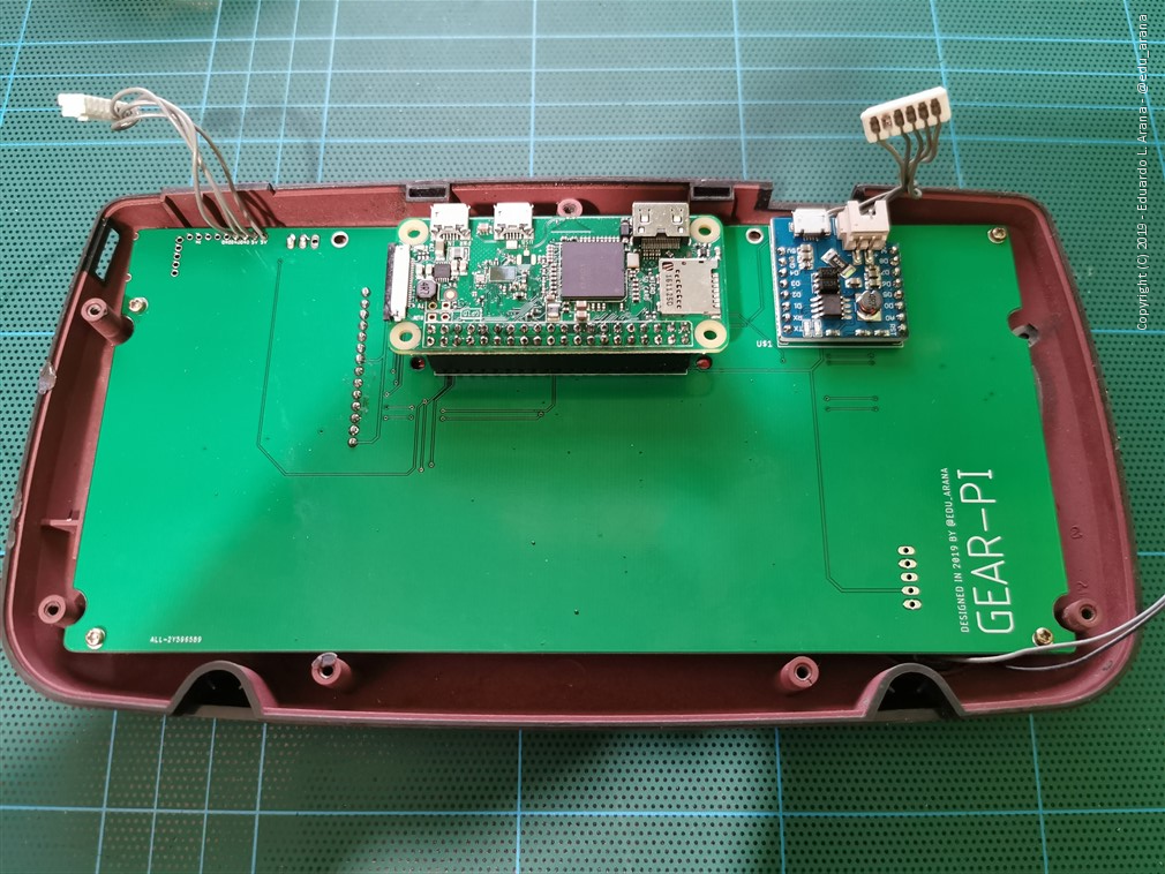

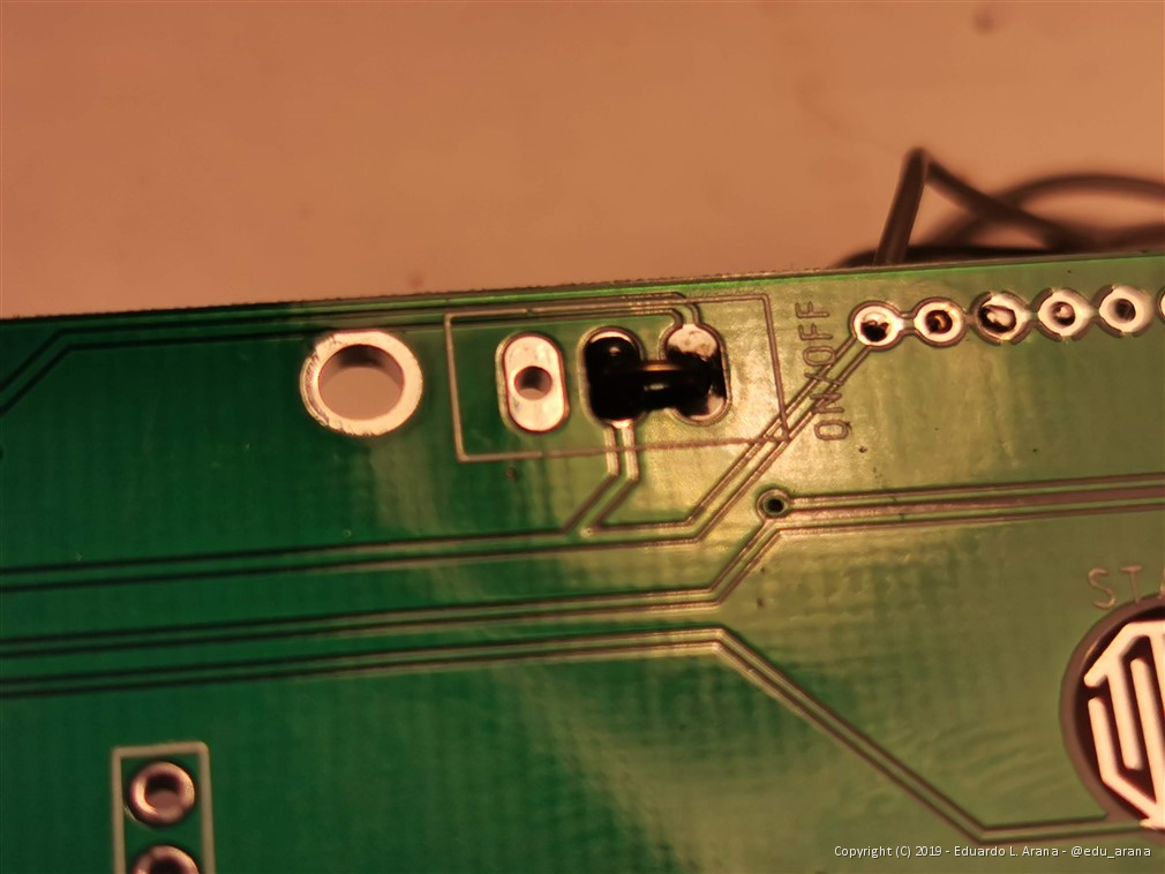

Los conectores de audio y alimentación están marcados en la placa base y hay que conectarlos en el mismo orden en el que está en la GG original. Lo ideal es ir cortando cada cable por la base del conector que está soldado en la placa base e ir soldando cada cable en su posición. Para este caso, es necesario puentear dos pines de la huella del potenciómetro.

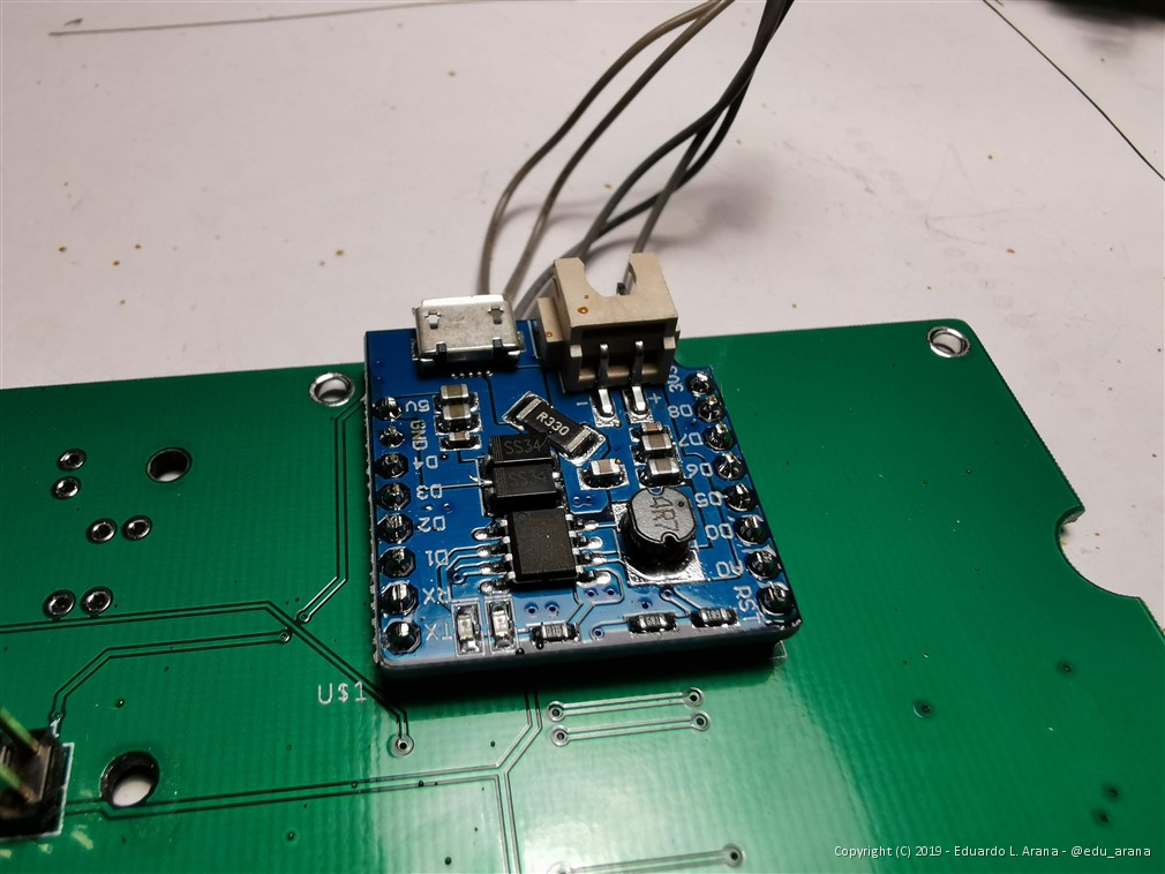

En caso de no poder utilizar la tarjeta de sonido original, necesitaremos soldar un amplificador de audio a la placa base. Así mismo necesitaremos instalar un potenciómetro en el PCB (está la huella para soldarlo).

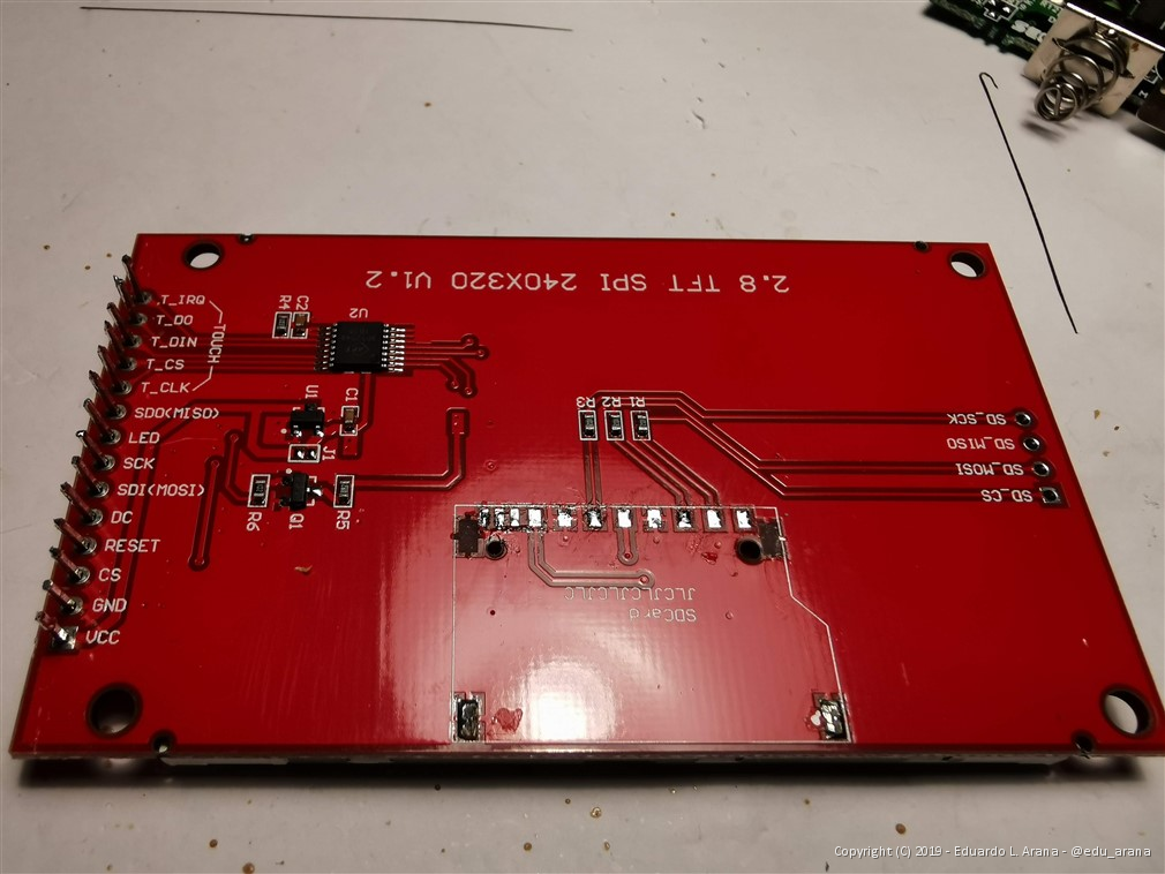

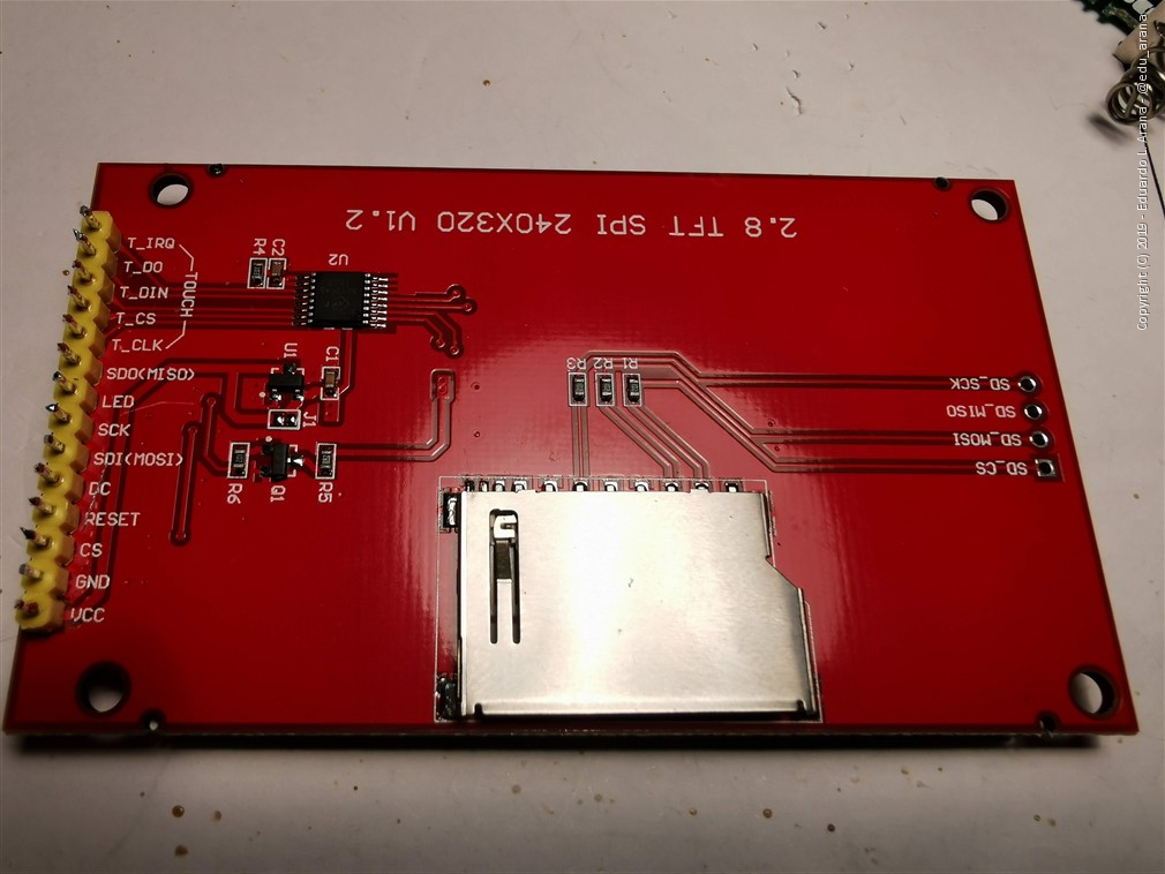

Para poder utilizar la pantalla de 2.8″ debemos primero quitar el conector SD de la pantalla ya que no lo utilizaremos y por otro lado debemos quitar el separador plástico de pines, normalmente amarillo. Haciendo palanca poco a poco entre cada extremo podremos quitarlo sin problemas.

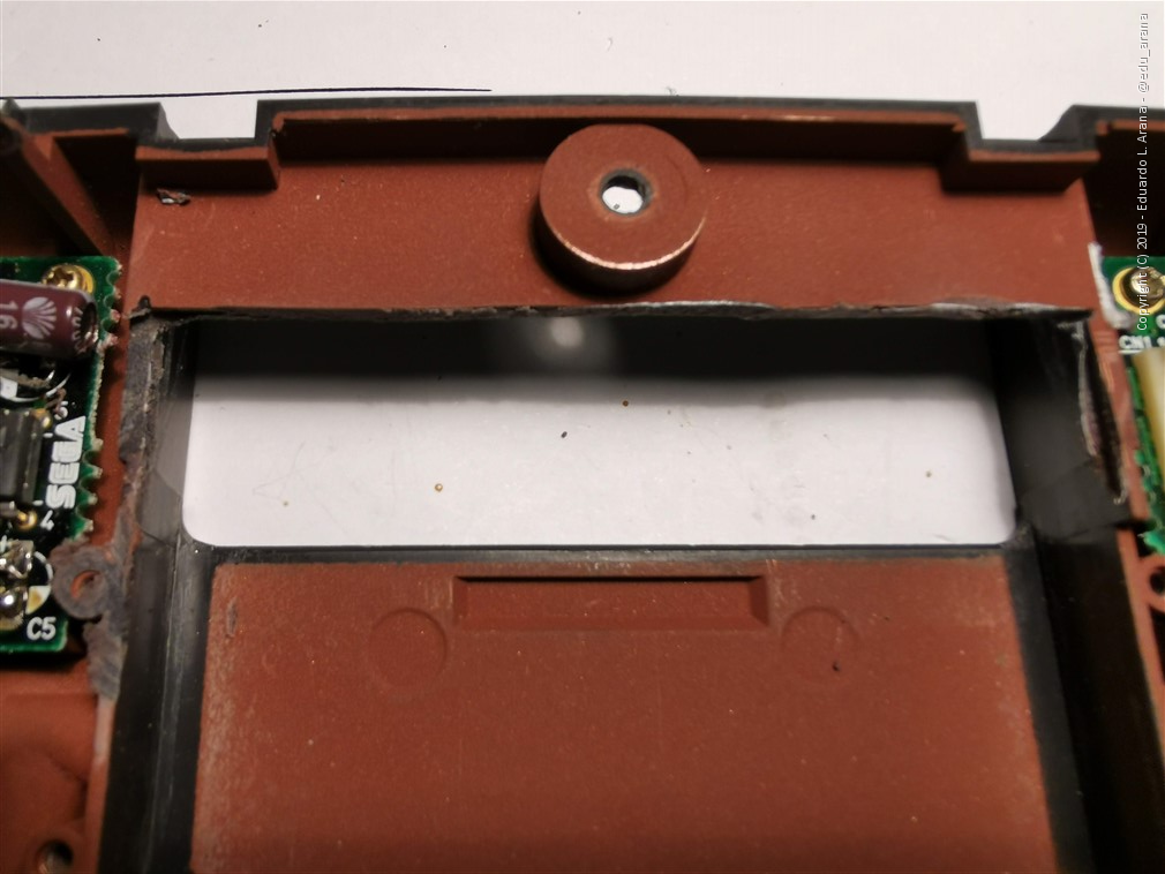

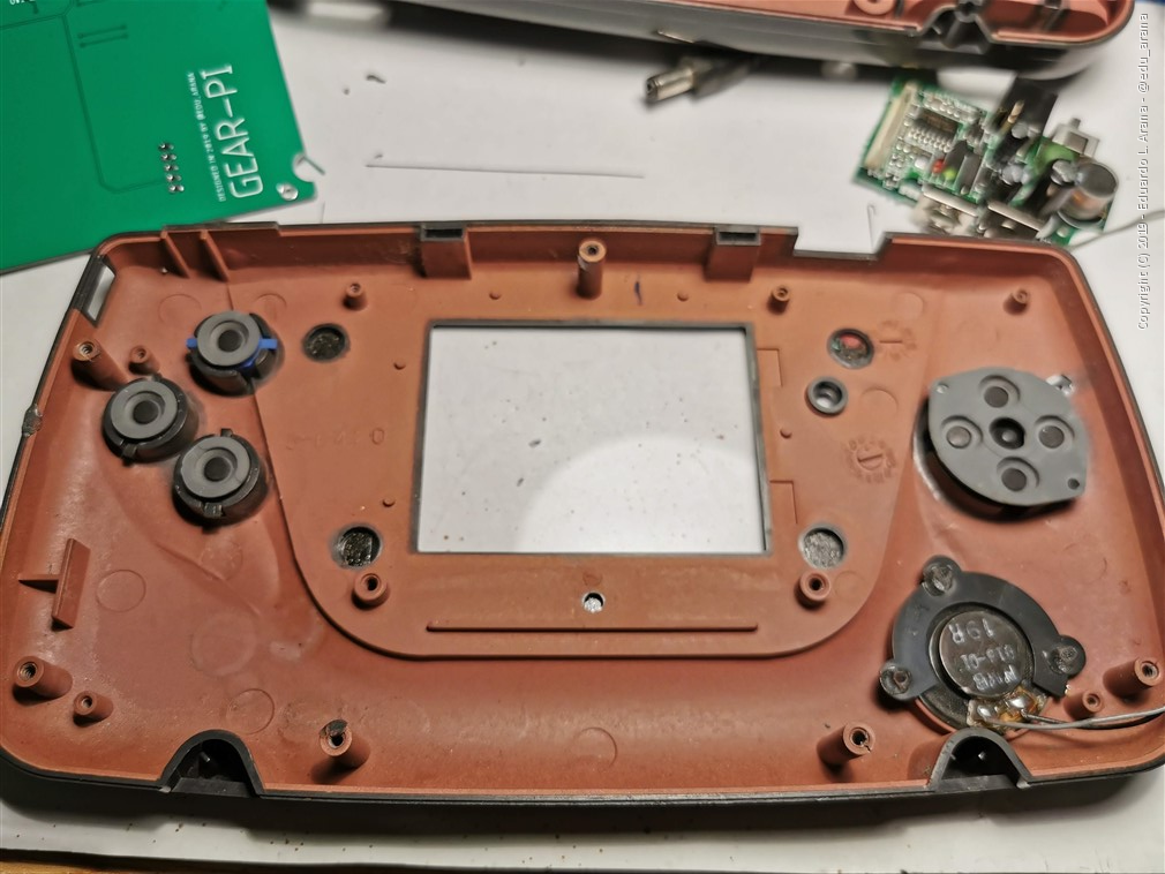

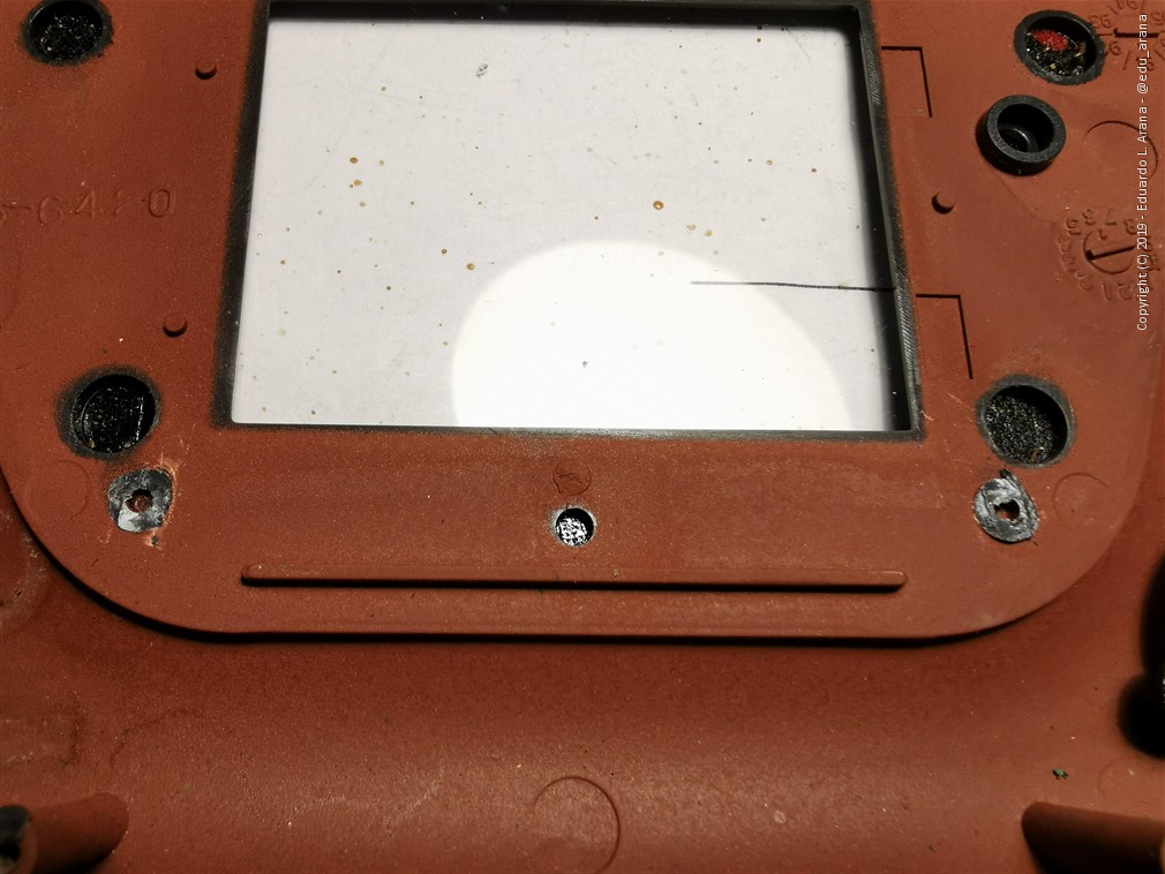

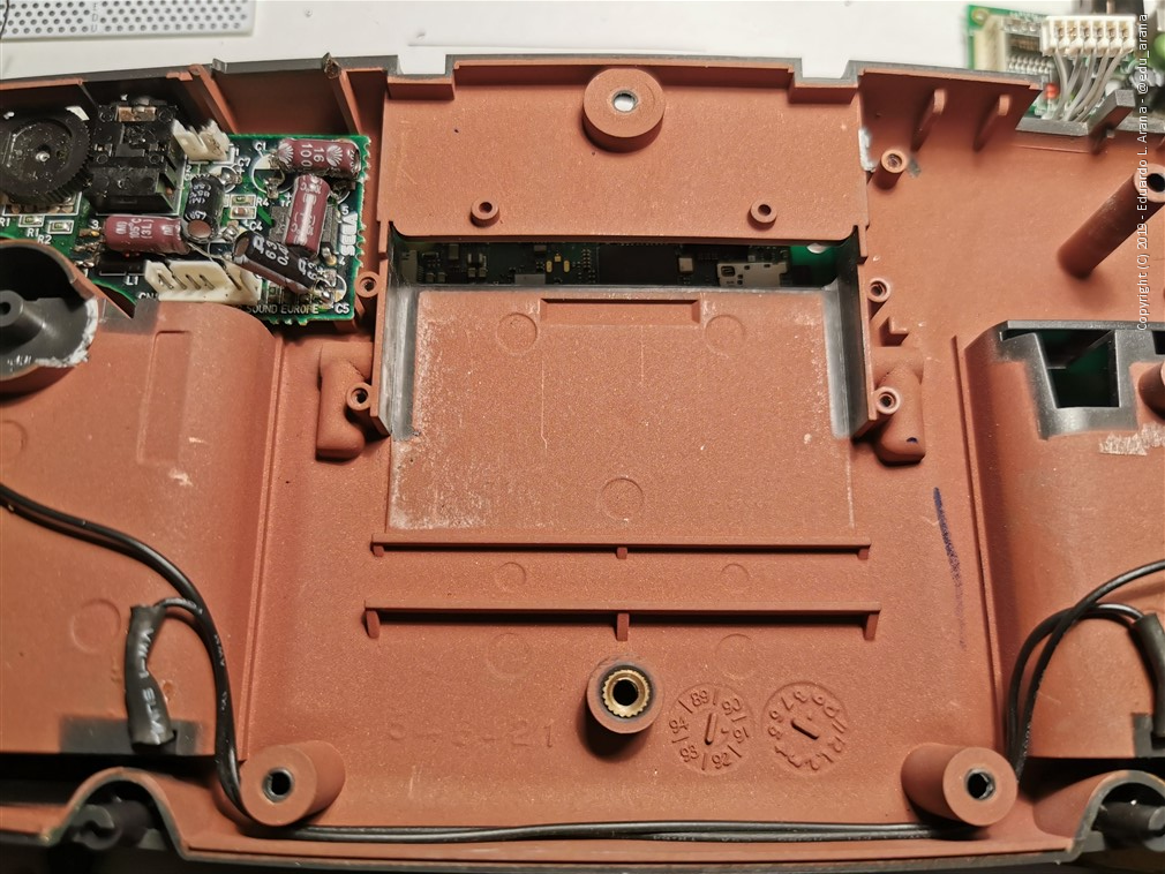

Esta conversión requiere modificar una parte de la tapa frontal y otra parte de la tapa trasera. Esta última es la que más requiere modificaciones.

Orden de montaje

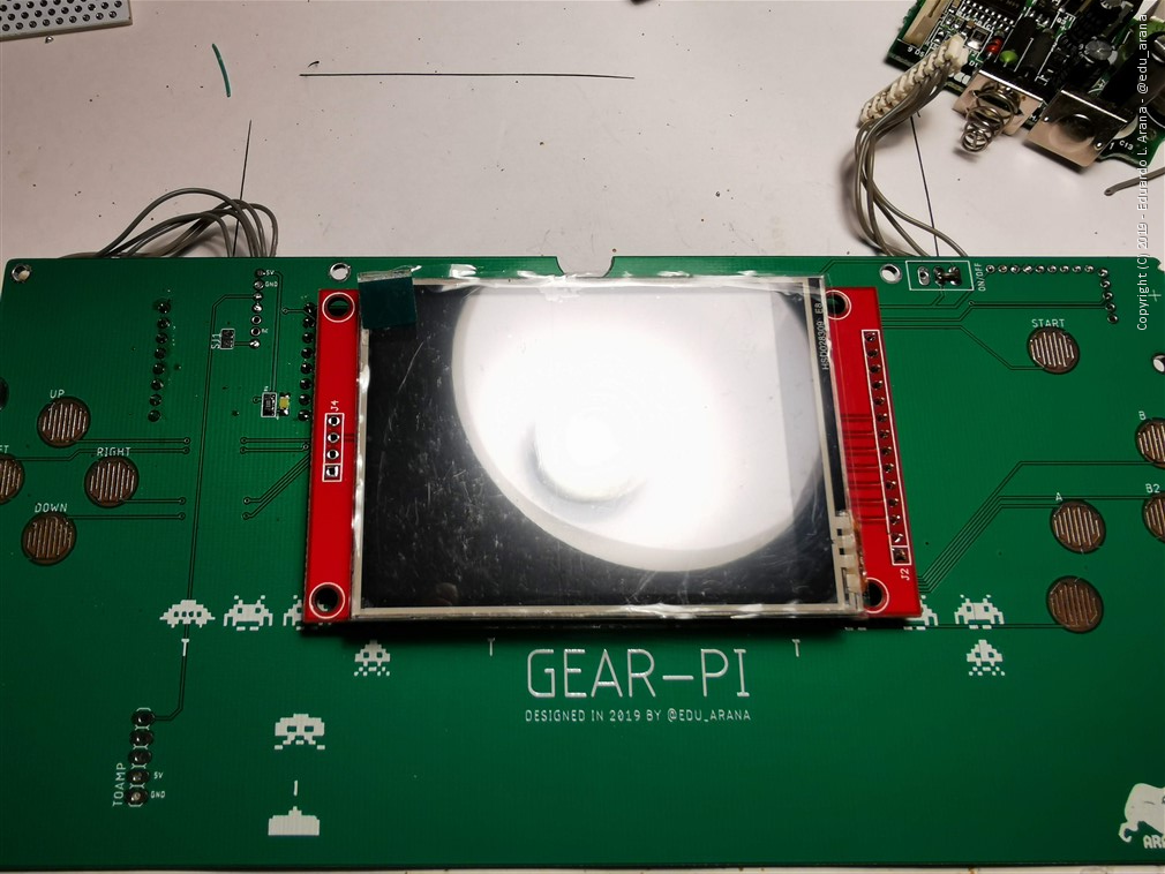

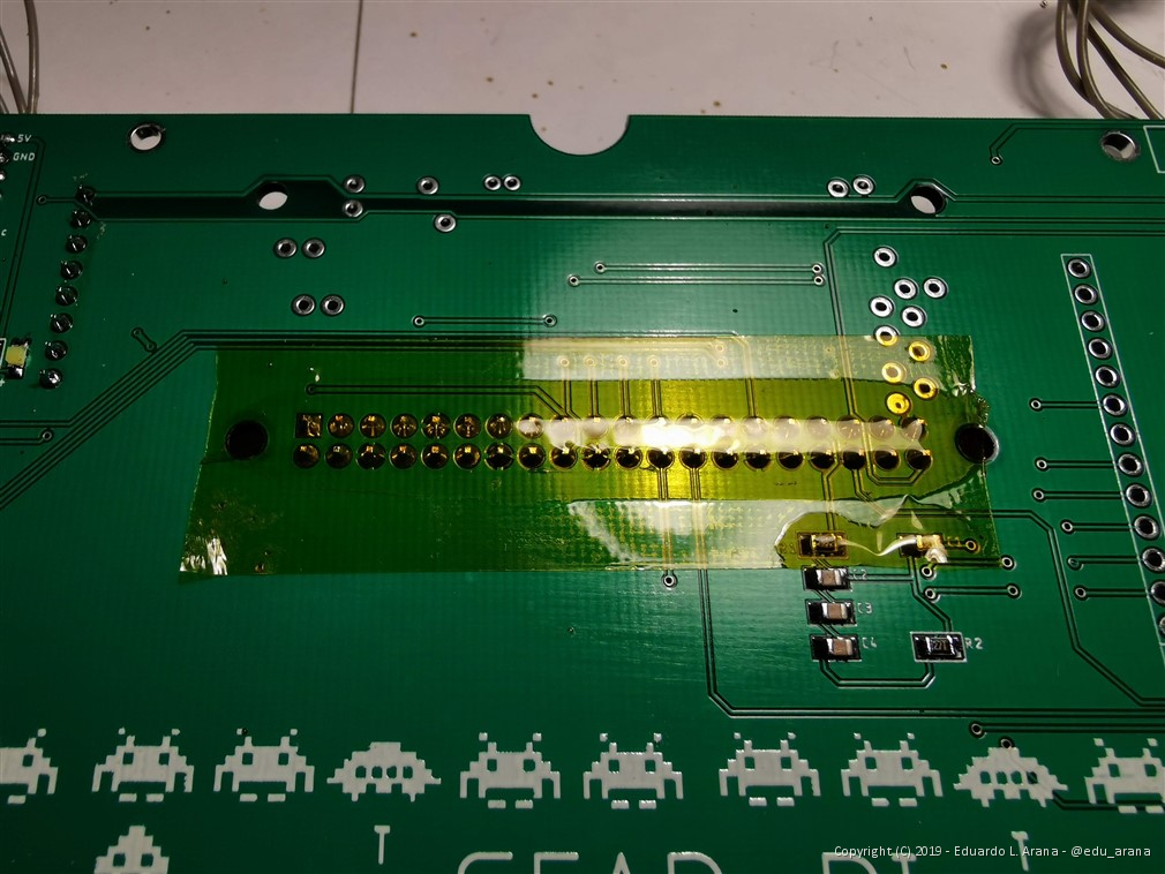

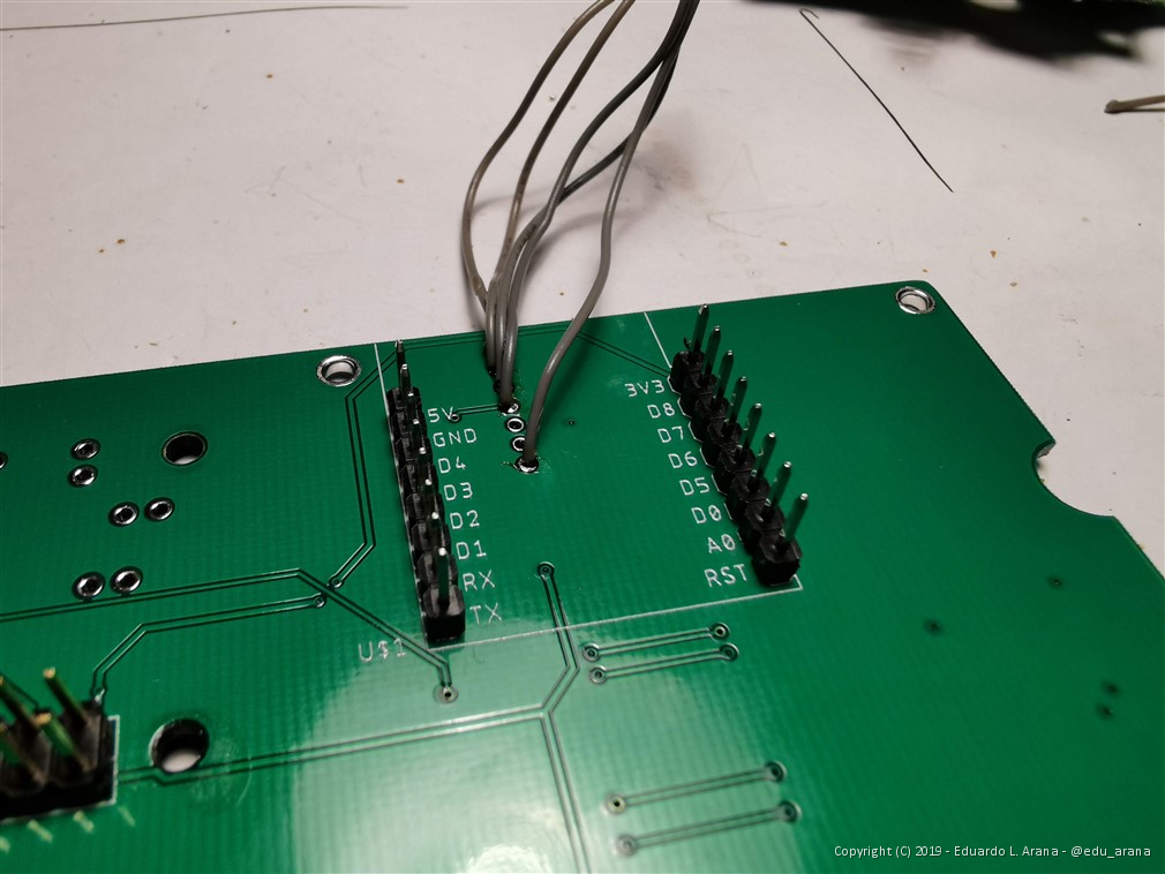

Primero soldaremos el conector de 40 pines para la Raspberry Pi. Seguiremos con los pines de los conectores de las placas de audio y de alimentación. Lo siguiente será soldar el modulo de carga de batería (si no utilizamos la placa de alimentación original. Lo mismo en el caso del amplificador de audio. Por otro lado modificaremos el LCD y por ultimo, antes de soldarlo en la placa, aislaremos los pines que sobresalen del lado de la pantalla en el pcb para evitar que pueda producirse un corto circuito.

Espero que les haya gustado el artículo. Es un artículo recuperado así que si no está algo claro, no dudéis en enviarme un correo a [email protected]
